日本奧林巴斯 Olympus? EPOCH 600超聲波探傷儀?
- 產品編號 : EPOCH 600
- EPOCH 600型數字式超聲探傷儀將Olympus領先行業的常規探傷性能及儀器機身小巧、操作直觀的特點融合在一起。該款探傷儀使用高效的菜單功能和快捷鍵訪問參數，為檢測人員提供了操作簡便的高質量缺陷檢測平臺。 EPOCH 600寬屏、全VGA透反顯示及數字式高動態范圍接收器使得儀器屏幕在任何光線條件下都可顯示穩定、清晰的A掃描圖像。
- 詢價
產品描述
EPOCH 600型數字式超聲探傷儀將Olympus領先行業的常規探傷性能及儀器機身小巧、操作直觀的特點融合在一起。該款探傷儀使用高效的菜單功能和快捷鍵訪問參數，為檢測人員提供了操作簡便的高質量缺陷檢測平臺。寬屏、全VGA透反顯示及數字式高動態范圍接收器使得儀器屏幕在任何光線條件下都可顯示穩定、清晰的A掃描圖像。EPOCH 600型儀器具有兩種調節參數的硬件配置：一種是飛梭旋鈕，另一種是位于小鍵盤上的瀏覽區域。EPOCH 600的設計符合EN12668-1標準的要求，而且具有所有標準的及可選購的缺陷探傷性能。這款儀器因其堅固耐用、符合人體工程學的設計，可以用于幾乎任何檢測環境，而其靈活的PerfectSquare?脈沖發生器和數字式濾波性能可以完成幾乎任何檢測應用。
|
主要特性： 設計符合EN12668-1要求 PerfectSquare?可調方波脈沖發生器數字式高動態范圍接收器 用于加強信噪比的8個數字式濾波器 2 kHz PRF，用于快速掃查 飛梭旋鈕或瀏覽鍵區，用于調整配置 陽光下可讀的寬屏、全VGA顯示 電池工作時間長，支持鋰離子電池或堿性電池 標準的動態DAC/TVG，以及機載的DGS/AVG 2 GB microSD存儲卡，用于數據傳輸和存儲 可選腐蝕模塊軟件 USB（OTG）端口，用于與PC機通訊 報警和VGA輸出/可選模擬輸出 |
|

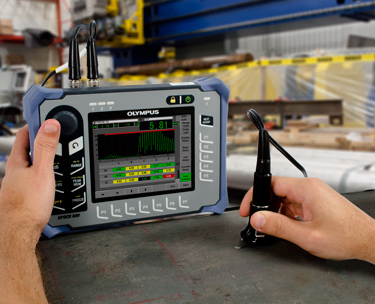

EPOCH 600型儀器可用于幾乎所有檢測環境，其中包括實驗室工作臺上的測試操作以及惡劣、危險的野外工程檢測。這款儀器的飛梭旋鈕硬件配置符合IP66要求，瀏覽鍵區硬件符合IP67要求，此外，儀器還通過了嚴格的環境和可靠性標準的測試。操作人員在任何檢測環境中使用這款儀器，都會對儀器的性能及耐用性信心十足。該款儀器已經通過了防振動、防撞擊、在爆炸性氣氛及寬泛的溫度范圍內使用的測試。由于EPOCH 600型儀器的電池工作時間可以超過12小時，從而為在遙遠偏僻地區的檢測提供了完美的解決方案。
寬屏、全VGA分辨率、透反顯示，無論在室內光線還是陽光下都可顯示明亮清晰的圖像。
儀器的4個角裝有外膜為橡膠的保護套，起到防撞擊、抗磨損的作用。

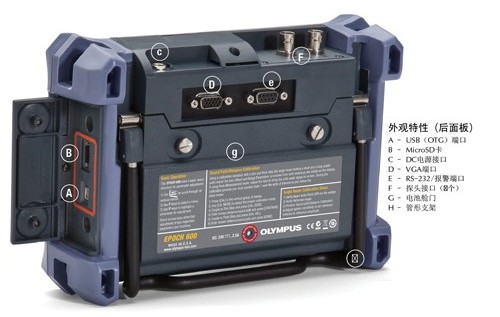

外觀特性
4個拴系胸掛帶的連接點。
無需使用工具即可打開的電池艙和側邊的I/O蓋。

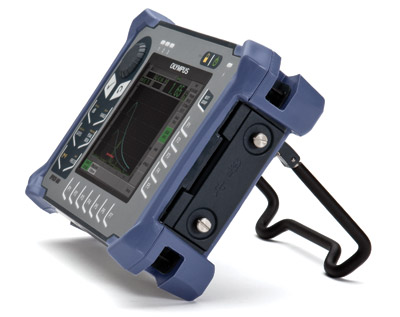

用于穩定放置儀器的支架，帶有直角彎鉤，可在0度到180度之間變換直立的角度。
儀器側面用于封住USB OTG接口及可插拔存儲卡接口的帶密封墊的蓋。
標準內置充電鋰離子電池。
標準AA堿性電池盒，提高了儀器的便攜性。
重量輕，設計符合人體工程學，增加了儀器的便攜性和使用的方便性。
|
脈沖發生器/接收器 |
可選軟件特性 |
|
標準配置具有強大的缺陷探測性能，如：
PerfectSquare?可調方波脈沖發生器
數字式高動態范圍接收器
8個100%數字式濾波器設置
可以自動或手動方式在10 Hz～2000 Hz范圍內調節PRF
脈沖發生器電壓范圍為100 V ～ 400 V
波幅分辨率為±0.25%
５個自定義的數字式測量
|
AWS D1.1和D1.5： 為各種不同的AWS焊縫檢測應用提供一個動態反射體缺陷指示定級。
模板存儲： 可在屏幕上將實時波形與所保存的參考波形對比。
底面回波衰減器（BEA）： 使用閘門2定義的屏幕區域使被測工件的底面回波得到衰減。
API 5UE：可按照API建議的程序5UE進行缺陷定量。
波形平均：這個功能可使實時A掃描代表采集到的A掃描平均值。
界面閘門：這個可選購的第三個測量閘門，可對變化的界面回波進行實時跟蹤
腐蝕模塊：簡化的腐蝕模塊功能包含以下性能：基于所選探頭的自動超聲設置、
自動增益控制、厚度測量算法、V聲程校正、利用自動零位功能完成的探頭磨損補償
|
|
一般規格 |
|
| 外型尺寸（寬 x 高 x 厚） | 236 mm x 167 mm x 70 mm |
| 重量 | 1.68公斤，包括鋰離子電池 |
| 鍵區文字 | 英文、國際符號、日文、中文 |
| 語言 | 英語、西班牙語、法語、德語、日語、漢語、葡萄牙語 |
| 探頭接口 | BNC接口，或No. 1 LEMO接口 |
| 數據存儲 | 機載50000個ID編碼，可插拔的2 GB microSD卡（標準） |
| 電池類型 | 單個鋰離子電池，可充電，標準型 |
| 電池工作時間 | 12到13小時（鋰離子電池），３小時（堿性電池） |
| 電源要求 | AC主電源：100 VAC～120 VAC、200 VAC～240 VAC，50 Hz～60 Hz |
| 顯示器類型 | 全VGA（640 x 480像素）、透反、彩色LCD，60 Hz更新速率 |
| 顯示屏尺寸（寬x高，對角線） | 117 mm x 89 mm，146 mm |
|
校準 |
|
| 自動校準 |
聲速、零位偏移 垂直聲束（第一個底面回波，或回波到回波）；角度聲束（聲程或深度） |
| 檢測模式 | 脈沖回波、雙晶或穿透 |
| 單位 | 毫米、英寸、微秒 |
| 范圍 | 3.36 mm ～ 13,405 mm，5900 m/s（0.2320 in./μs） |
| 聲速 | 635 m/s ～ 15240 m/s（0.0250 in./μs ～ 0.6000 in./μs） |
| 零位偏移 | 0 ～ 750 μs |
| 顯示延遲 | –59 ～ 13401 mm（–2.323 in. ～ 527.6 in.），鋼中縱波聲速 |
| 折射角度 | 0° ～ 85°，增量為0.1° |
| 軟件選項 | 選購附件 |
|
EP600-AWS (U8140147)：AWS D1.1/D1.5焊縫定級 EP600-TEMPLATE (U8140148)：模板存儲 EP600-API5UE (U8140149)：API 5UE缺陷定量 EP600-XDATA (U8140150)：擴展的數據記錄器文件類型 EP600-AVERAGE (U8140151)：波形平均 EP600-BEA（U8140164)：底面回波衰減器（BEA） EP600-IG (U8140153)：界面閘門 EP600-CORRSN (U8051430)：腐蝕模塊（包含擴展的數據記錄器） |
600-BAT-L (U8760056)：充電鋰離子電池 600-BAT-AA (U8780295)：AA堿性電池盒 EP4/CH (U8140055)：胸掛帶 600-TC (U8780294)：儲運箱 EPLTC-C-USB-A-6 (U8840031)：連接PC機的USB主線纜 600-C-RS232-5 (U8780299)：RS232通迅線 EP1000-C-9OUT-6 (U8779017)：報警輸出線 600-C-VGA-5 (U8780298)：VGA輸出線 MICROSD-ADP-2GB (U8779307)：2GB microSD存儲卡 |
