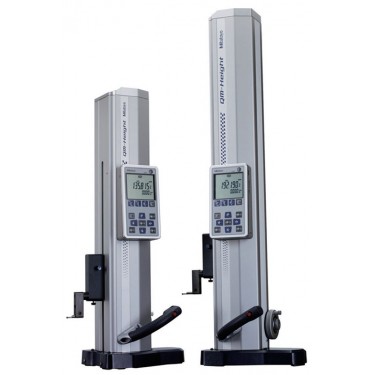

日本三豐Mitutoyo QM-Height518系列高度儀
- 產品編號 : QM-Height518
- 518 系列 — 高精度 ABSOLUTE 數顯測高儀。測高儀 測量工具行業的標準，QM-Height提供出色的精度±(2.8 + 5 l / 1000)μm來滿足你關鍵的測量需求。它測量大/小和位移的形狀，不僅僅是由高度，而是由臺階、內/外寬度、內/外直徑、圓節距和*掃描測量。
- 詢價
產品描述
518 系列 — 高精度 ABSOLUTE 數顯測高儀。測高儀 測量工具行業的標準，QM-Height提供出色的精度±(2.8 + 5 l / 1000)μm來滿足你關鍵的測量需求。它測量大*/*小和位移的形狀，不僅僅是由高度，而是由臺階、內/外寬度、內/外直徑、圓節距和*掃描測量。此外，所有的九種測量數據都可以在測量后被保存和收回，以進行更安全、更詳細的計算。
產品優點
通過帶背光照明的大型液晶顯示屏，進行 GO/±NG 判斷。高性能測高儀有優等的精度 和垂直度。
新型高精度，高分辨力絕對原點線性編碼器 進行位置檢測，一旦設置好原點，每次啟動 后，無需再進行原點設置 (除非有大的環境 溫度變化)。

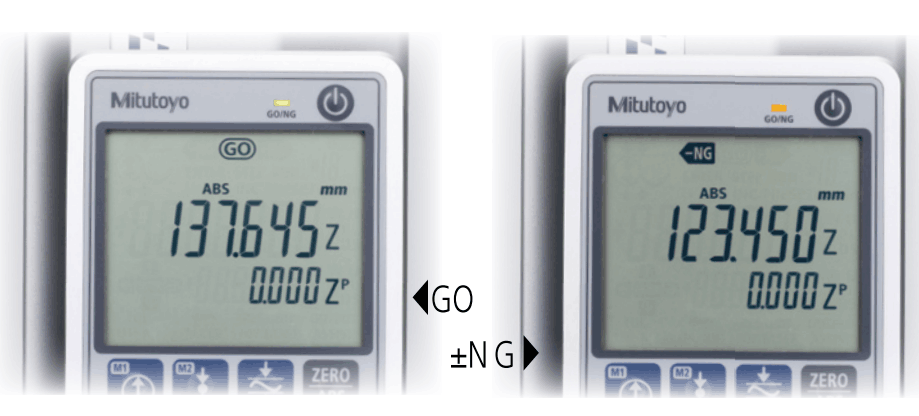

通過設置上、下限公差，進行 GO/±NG 判斷。 判斷結果超出公差范圍時，顯示器背光從綠 色變為紅色，公差判斷一目了然。
對于經常要進行的測量，如內徑 / 外徑，間 距測量可以通過圖標命令來執行，同時，它 也支持一鍵操作。
可以通過特別的方法來進行內徑/外徑測量。 (通過跟蹤方式，檢測圓頂端的過程。*) * 跟蹤測量行程大約離測量開始點 1mm 上下處。
尺框提升把手 (用于移動) ／手輪 (用于測量) 可進行微調和粗調。軸向把手 (可拆卸標準 附件) 輕松移動測高儀對板材表面進行測量。
帶有 SPC 和 RS-232C 數據輸出。
精密黑色花崗巖平臺詳細信息參見 E-49 頁。
技術參數
| 貨號 |
518-220/518-224* |
518-222/518-226* |
| 測量范圍 |
0 - 350mm |
0 - 600mm |
| 分辨率 |
0.001 / 0.005mm |
|
| 精度(20oC) |
指示精度*1 ±(2.8+5L/1000)μm L = 測量長度(mm) |
|
|
垂直度 |
8μm (0 - 350mm) |
13μm (0 - 600mm) |
|
導向方式 |
滾動式軸承導向 |
|
| 驅動方式 | 手動 | |
|
長度標準 |
ABSOLUTE電容線性編碼器 |
|
|
測力 |
1.6±0.5N |
|
| 顯示 | LCD | |
| 電源 |
AC適配器(選件) / 電池 (LR6 x 4) |
|
| 電池操作時間 |
約800小時(不使用背光照明) 約260小時(使用背光照明) 約6小時 (使用背光照明并且電源全程打開) |
|
| 重量 |
22kg |
27kg |
|
操作溫度 / 濕度范圍 |
10 - 30oC/20 - 80%RH (不結霜) |
|
|
儲存溫度 / 濕度范圍 |
–10 - 50oC/5 - 90%RH (不結霜) |
|
尺寸圖：
