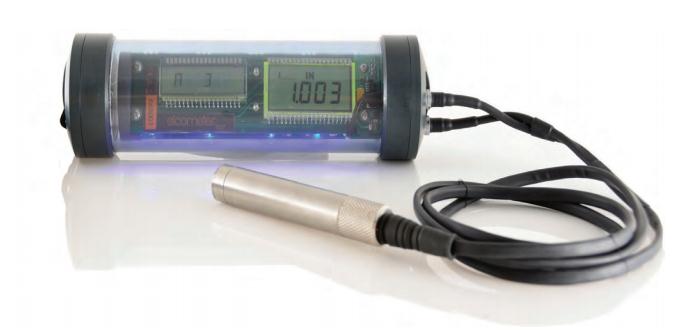

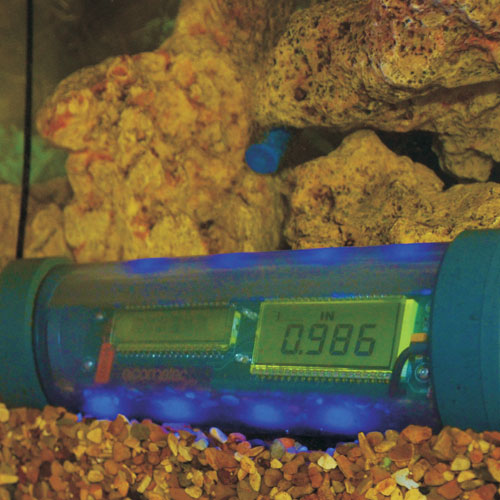

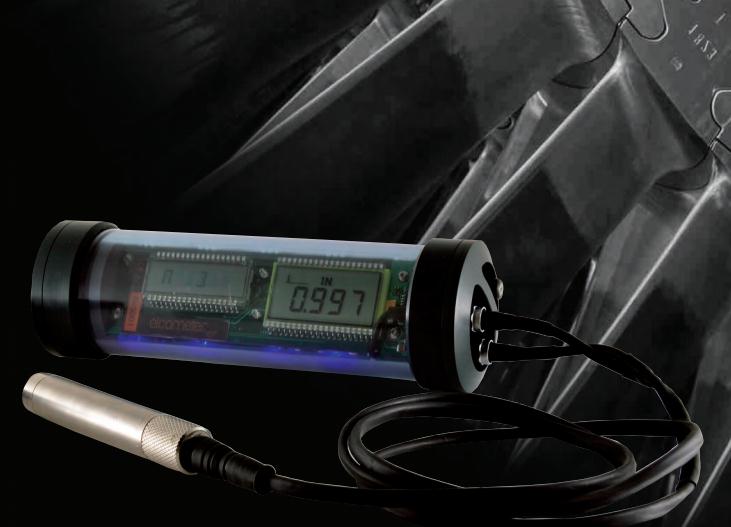

英國易高Elcometer UG20DL超聲波水下測厚儀
- 產品編號 : UG20DL
- UG20DL的防水深度達300米（1,000英尺），在具有CG100系列眾多優點的同時，也具備更多的特點，發光顯示屏簡單易用。該儀器提供雙晶和單晶傳感器，內存可存儲多達5000 個單個讀數，隨帶的A型掃描波形可下載到數據管理軟件中，便于用戶在陸上做進一步分析。脈沖-回波模式 (PE):標準顯示模式，測量從傳感器探頭基體到材料密度邊界（通常是背面）的總厚度。
- 詢價
產品描述
UG20DL的防水深度達300米（1,000英尺），在具有CG100系列眾多優點的同時，也具備更多的特點，發光顯示屏簡單易用。該儀器提供雙晶和單晶傳感器，內存可存儲多達5000 個單個讀數，隨帶的A型掃描波形可下載到數據管理軟件中，便于用戶在陸上做進一步分析。脈沖-回波模式 (PE):標準顯示模式，測量從傳感器探頭基體到材料密度邊界（通常是背面）的總厚度。適合凹洞和瑕疵的檢測。回波-回波模式 (EE):又被稱作ThruPaint?模式，可以忽略掉涂層的厚度，顯示的是從表面到材料密度邊界的直接厚度。脈沖-回波涂層模式 (PECT):同時顯示材料厚度（PE）和涂層厚度(CT）。
主要特點:
單膜和雙晶探頭傳感器
自動探頭識別和歸零功能
脈沖-回波，脈沖-回波涂層，回波-回波和時間校正 模式（TCG）
數據存儲：字母和數字順序
數據存儲功能：5000個讀數和波形或A掃描
可下載到數據管理軟件
|
重復性/穩定性指示條 |
---易高系列擁有6個豎條信號， ---當所有豎條全亮并且數字測厚儀上的*后一位數字穩定時， ---儀器即可得出可靠的測量結果。 |
 |
|
V-型路徑校正模式 |
---雙晶傳感器由一個帶兩個晶體的探頭組成（一個傳輸，一個接收聲脈沖）。 ---晶體被一個隔音屏障分開-聲音從一個晶體傳到另一個晶體，產生一個V型路徑。 ---由于時間/厚度的關系是非線性的，V-路徑校正模式就用來彌補這個錯誤。
|
|
|
①材料厚度數字顯示模式: ---所有型號的標準顯示模式，以毫米或英寸為單位，用數字來顯示厚度值。 ②A掃描顯示模式---全波型(RF） ---A掃描顯示被測材料的反射聲音或震蕩的正弦波。---RF模式顯示的是全波。 ③A-掃描顯示模式半波型（正波形/負波形） ---用戶可以選擇瀏覽整個波形（RF）的正波形或者負波形。---這種半波形(RECT)模式顯示整個過程的振幅。 |
|
技術規格 |
|
|
測量模式 |
雙晶：PE, EE (ThruPaint?), PECT |
|
測量速率 手動 |
|
|
測量范圍 |
PE: 0.63 - 500毫米 (0.025 - 19.999 英寸) |
|
測量精確度 |
±0.01毫米 (±0.001 英寸) |
|
測量分辨率 |
0.01毫米 (0.001英寸) |
|
速度校準范圍 |
1250 - 13,995米/秒 (0.0492 - 0.5510英寸/微秒) |
|
A型掃描顯示 |
每個讀數存儲到存儲器中，在電腦上檢閱 |
|
校準設置 |
一個自定義編程和8個預校準速度：分別為：鋁，鑄鐵，鐵, 聚氯乙烯，聚氨酯, 聚苯乙烯，不銹鋼和鋼 |
|
防水-深度等級 |
*大深度300米（1,000英尺）-相當于IP68 |
|
脈沖模式 |
雙方波脈沖器 |
|
增益 |
帶有110dB范圍,自動增益控制(AGC)或可選擇的增益：超低，低, 中，高, 超高 |
|
計時 |
精密25MHz TCXO，單發100MHz 的8位超低功耗8位數字轉換器 |
|
數據記錄 |
? 一個批次5,000個A型掃描圖像和儀器設置 |
|
校準選項 |
速度和材料類型 |
|
傳感器探頭類型 |
雙/單晶 |
|
傳感器頻率范圍 |
1 - 10MHz |
|
傳感器識別 |
自定義自動（雙晶傳感器）和手動-從列表中選擇 |
|
V型路徑/雙路徑校正 |
自動 |
|
探頭歸零 |
自動（雙晶傳感器）和手動（通過一體式探頭磁盤） |
|
顯示 |
12.7毫米 (1/2英寸) 4.5 數字式 LCD |
|
顯示刷新速率 |
25Hz |
|
單位（可選擇） |
毫米或英寸 |
|
背光 |
開/關/自動 |
|
重復性/穩定性指示器 |
■ |
|
電池類型 |
3節AA堿性電池 |
|
電池壽命（估值） |
50小時（背光燈可持續15小時） |
|
電量低指示器 |
■ |
|
省電模式 |
自動 |
|
操作溫度 |
-30 至 60oC (-20 至 140oF) |
|
尺寸（寬*高*長） |
229.0 x 60.33毫米 (9.0 x 2.4 英寸) |
|
重量（包括電池） |
680g (24.0oz) |
|
提箱設計 |
高強度透明塑料外殼，單個的磁耦合劑，多功能開關 |
|
傳感連接器類型 |
LEMO 水下連接器 |
|
RS232接口 |
雙向的 |
|
包裝清單 |
易高NDT UG20DL主機，耦合劑，提箱，用戶手冊，檢測證書，3節AA電池，軟件，傳輸線，備用墊片和潤滑劑套裝 |
