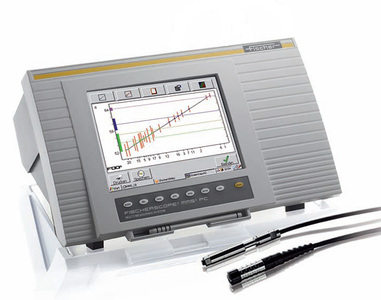

菲希爾多功能模塊化測試系統（鍍層/孔銅、電導率、鐵素體含量）
產品編號 : FISCHERSCOPE MMS PC2
模塊化測量系統 FISCHERSCOPE MMS PC2設計了眾多不同的插件模塊實現儀器各種功能以滿足用戶的需要。模塊設計也使得儀器的升級可以隨時隨地地進行。視實際需要，可以安裝類似或不同的模塊。
詢價 Buy Now

產品描述

模塊化測量系統 FISCHERSCOPE MMS PC2，搭載 Windows? CE 操作系統，是適用于高精度涂層厚度測量與材料測試的理想解決方案。具備通過 LAN與 USB 連接實現聯網的功能，因此可以快速地集成至質量管理系統和自動化制造過程中。設備通過插卡實現模塊化結構，與執行相同功能的手持式設備名稱相同。為大程度地提高靈活性，可從廣泛的探頭產品組合中選擇適合儀器的探頭，以測量各種形狀樣品的一系列定量屬性，如涂層厚度、導電性以及鐵素體體含量等。

使用一臺儀器就可同時完成鍍層厚度測量和材料性能測試。FISCHERSCOPE MMS PC2具有數據采集和測量數據處理能力，是一臺結構小巧且適用范圍廣泛的多功能桌上測量系統。它既可以用來進行手動的樣品來料檢驗，也可以用于過程控制和對產品線進行24小時地監控。有為不同樣品幾何形狀和測量范圍而設計的各式各樣的探頭可供選擇。我們還設計了眾多不同的插件模塊實現儀器各種功能以滿足用戶的需要。模塊設計也使得儀器的升級可以隨時隨地地進行。視實際需要，可以安裝類似或不同的模塊。

配置舉例：

如在印制線路板生產中的鍍層測厚領域，可以在FISCHERSCOPE MMS PC2主機中安裝模塊BETASCOPE,SIGMASCOPE/PHASCOP, SR-SCOPE 和PERMASCOPE。這樣的儀器配置可以完成以下功能和應用：

? 納米薄膜，太陽能電池薄膜（玻璃上的CdTe層）接插件上的金鍍層，焊盤焊帶上的錫鉛合金鍍層以及光阻涂層（模塊 BETASCOPE)。

? 在貫穿孔中表面覆銅和鍍銅的厚度測量 (MASCOPE/PHASCOPE)，不受背面銅層影響的多層板上的銅厚測量 (SR-SCOPE)。銅上阻焊層的厚度(PERMASCOPE)

? 在汽車配套工業領域的應用。包含了PERMASCOPE 模塊, NICKELSCOPE 模塊以及BETASCOPE 模塊的FISCHERSCOPE

? 活塞表面的石墨涂層或是在剎車片上的抗腐蝕涂層(PERMASCOPE)。

? 活塞表面的鐵質涂層。

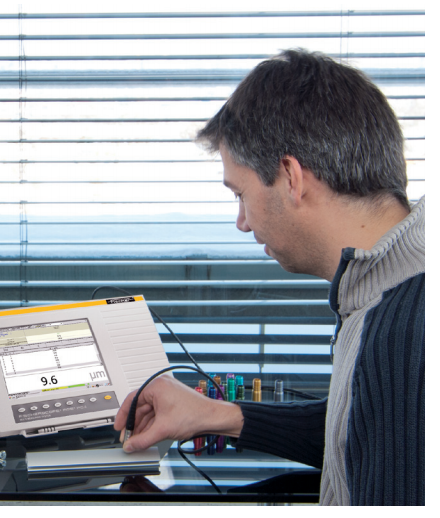

菲希爾FISCHERSCOPE MMS PC2鍍層厚度和材料性能測試儀

可用于測量

    ?幾乎所有金屬涂層材料
    ? 雙涂層系統
    ? 電絕緣材料上的金屬涂層
    ? 有機涂層，如油膜或潤滑脂膜
    ? 非鐵磁性金屬材料電導率的測量
    ? 測試焊縫質量、奧氏體或雙相鋼中的鐵素體含量

菲希爾FISCHERSCOPE MMS PC2鍍層厚度和材料性能測試儀

應用行業

? 汽車行業、電子工業
? 油漆行業、涂層技術
? 黃金、手表、珠寶
? 材料分析和材料測試
? 進出檢驗的質量保證
? 日常生產中的例行測試或抽樣
? 持續生產控制
? 集成到質量管理系統和公司網絡中

主要特性：

□ 堅固耐用且功能豐富的臺式儀器,可用作多功能測量系統,并可保存和處理測量數據
□ 由于采用模塊化結構以及可交換式探頭，可實現靈活應用
□ 將多種物理測量技術融入單個儀器中，因此具適用性：
□ 振幅與相位敏感電渦流、磁感應、β 射線
□ 完善的分析與統計功能
□ 通過大型內置觸摸屏或使用鍵盤和鼠標進行直觀操作
□ 只需使用一臺儀器就可以完成涂鍍層厚度測量以及材料測試
□ 便于用戶操作的寬大高分辨率 LCD 觸摸屏，基于Windows? CE設計
□ 眾多不同的嵌入式測量模塊，可進行大量不同的設備配置以滿足客戶要求。
□ 模塊化設計允許在任何時候進行儀器升級.

□ 根據應用可安裝相似或不同的測量模塊
□ 嵌入式模塊采用了各種物理測試原理，詳情參見產品說明
□ 可連接多達八個測量探頭
□ 各種不同的探頭，用于被測樣品不同的幾何形狀和厚度范圍

功能應用：

□ 鋼材上的鍍鋅層和油漆涂層；鋁材上的陽極氧化涂層 (PERMASCOPE?)
□ 納米涂層（防指紋）、太陽能電池涂層（薄膜層、CdTe/玻璃底材）、
□ 插頭觸點上的鍍金層、焊盤上焊料中的鉛、痕量分析、光敏涂層、油層和蠟層 (BETASCOPE?)
□ 電路板表面和通孔中的鍍銅層測量 (SIGMASCOPE?)
□ 電路板制造過程中，線路板表面銅層厚度測量（不受中間層銅層影響） (SR-SCOPE?)
□ 電路板制造過程中銅上的阻焊層厚度 (PERMASCOPE?)
□ 汽車行業中，活塞表面上的石墨涂層或制動盤上的防腐蝕涂層 PERMASCOPE)
□ 汽車行業中，活塞表面上的鐵磁性金屬鍍層 (NICKELSCOPE?)
□ 奧氏體或雙相鋼中的鐵素體含量 (PERMASCOPE?)
□ 銅、鋁、鈦等非鐵磁性金屬的導電性 (SIGMASCOPE?)
□ 提供的電腦軟件FISCHER DataCenter具有以下功能：
□ 傳輸和保存測量值，統計和圖形化評估，生成并打印個人檢測報告

MMS與MMS PC2對比

FISCHERSCOPE MMS涂層測厚儀是一臺小巧和多用的的臺式多功能測量系統，有數據存儲及數據處理能力。模塊化的設計使用戶可以自己配置不同的測試模塊。FISCHERSCOPE? MMS? 2 臺式涂層測厚儀用于通用的涂層厚度測量和材料測試，具有彩色觸摸屏、可進行個性化配置并帶有各種設備接

FISCHERSCOPE MMS PCB：

FISCHERSCOPE MMS PCB系列可以輕松滿足工廠測量銅層，其它電鍍層和噴漆后測量厚度的要求。僅有幾種方法適于這樣的測量。已經集成了電阻法的基本版本的儀器就是專為這樣的應用場合設計的。特別是薄板上的銅層，多層線路板的起始材料和中間包含10 μm (0.4 mils)的溴層的多層板只有使用電阻法才能測量。這是測量結果不受其下的銅層影響的方法。

FISCHERSCOPE MMS PC2多功能模塊化測厚儀附件

我們提供一系列插入式測試模塊使其具有很大的靈活性

Module PERMASCOPE：

這一插入式模塊使用電磁感應和渦流的測試方法。該模塊適合于測量涂鍍層厚度以及鐵素體含量：鋼和鐵（Fe）上非鐵磁性鍍層厚度，如鉻、銅、鋅、油漆、搪瓷或塑料在鐵基材上的厚度。用于測量在非磁性金屬基材上非鐵磁性非導電鍍層的厚度。如在鋁，銅，鋅上油漆或塑清漆等的厚度。亦可用于測量鋁基材上陽極氧化層的厚度。奧氏體焊接金屬或雙聯不銹鋼的δ鐵素體含量。

Module PERMASCOPE

Module NICKELSCOPE

這一插入式模塊采用霍耳效應方法測量鎳或鐵鍍層在非鐵基材上的厚度。使用該模塊測量：非導電或非鐵基材上電鍍鎳層的厚度。厚的非鐵金屬鍍層，例如：銅，鋁或鉛鍍層在鐵或鋼上。

Module NICKELSCOPE

Module BETASCOPE

這一插入式模塊采用了Beta背散射方法。幾乎可以測量在任何基材上的任何材料鍍層厚度，只要鍍層材料和基材材料元素間存在至少5個原子序數的差別。該模塊應用于：不銹鋼上的納米薄膜（抗***膜）；太陽能電池薄膜（玻璃上的CdTe層）；在電鍍廠用手持式探頭經濟地測量單個的鍍層；在油漆制品以及金屬基材上有機鍍層的厚度.；在金屬薄板生產和處理工業的防腐蝕油膜，蠟，"Bonazinc"等涂層的質量檢測；薄片、紡織物。

Module BETASCOPE

Module PHASCOPE DUPLEX

該模塊采用相位電渦流法，適用于以下測量要求：汽車行業：鐵上鍍鋅后噴漆，可以同時分別測試出鍍鋅層的厚度和油漆的厚度。

模塊采用相位電渦流法

Module SR-SCOPE：

這一插入式模塊采用了微電阻方法，適合于測量多層板上表面銅鍍層的厚度。尤其是薄的層積板，也是組成多層印刷線路板的起始材料上的銅鍍層，以及帶環氧間隙層的多層板上銅鍍層的厚度。銅的厚度在0.1至10 μm (0.04 至0.4 mils) 以及5至120 μm (0.2至4.7 mils)，不受中間銅層的干擾。

Module SR-SCOPE

Module SIGMASCOPE-PHASCOPE/TEMPERATURE

該模塊采用相位電渦流法，適用于以下測量要求：非鐵磁性金屬的電導率測量（采用內置或外置溫度傳感器可自動補償溫度變化）；非鐵磁性金屬鍍層的厚度，如鋼鐵上的鋅、銅、鋁等，尤其適合表面粗糙的情況或是在非導電基材上的非鐵磁性金屬鍍層測厚。非鐵磁性低電導率基材上非鐵磁性高電導率金屬鍍層的厚度測量，如黃銅或奧氏體材料上的銅厚測量。鋼鐵上鎳鍍層的厚度測量。阻焊材料之下的銅層的厚度。

SIGMASCOPE-PHASCOPE/TEMPERATURE
