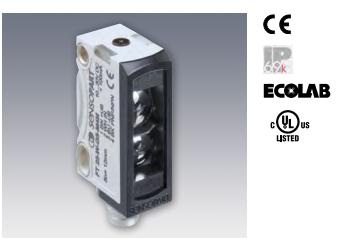

德國森薩帕特SensoPart FT25系列對比度傳感器
- 產品編號 : FT25-RGB
- 對比度傳感器基于能量的反射原理來識別暗的、發光亦或是透明的物體表面。 借助于FT25-W和FT25-RGB的高開關頻率，色標的前緣能夠被精準的識別出來，從而實現高精度定位。同時確保了傳感器在非常高的處理速度下仍然精準的執行開關動作。
- 詢價
產品描述
對比度傳感器基于能量的反射原理來識別暗的、發光亦或是透明的物體表面。 借助于FT25-W和FT25-RGB的高開關頻率，色標的前緣能夠被精準的識別出來，從而實現高精度定位。同時確保了傳感器在非常高的處理速度下仍然精準的執行開關動作。

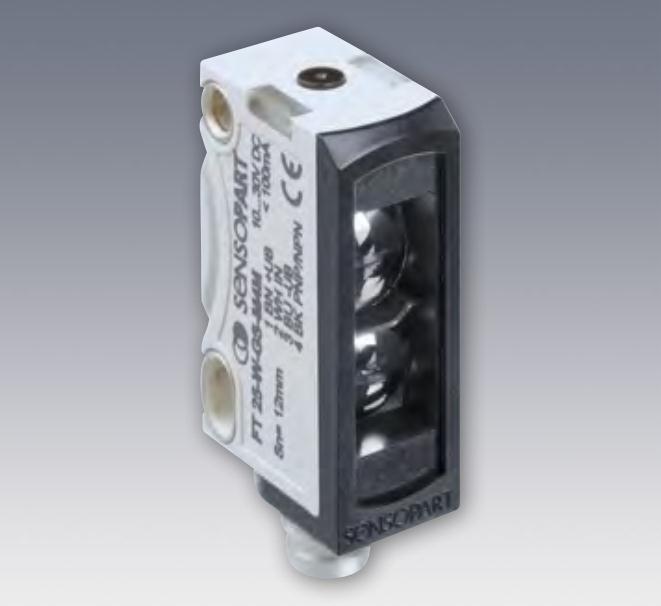

①白光對比度傳感器：FT25-W系列對比度傳感器采用白光作為檢測光源，能夠產生精確的矩形光斑（1 × 4mm2）。即使是非常微小的色標和彩色物體都可以通過非常細微的對比度差異被檢測出來。這一系列的傳感器在運行過程中不僅能夠進行參數化，并且能使開關閥值在施教過程中自動與目標顏色及背景相適應。
②RGB（三基色） - 對比度傳感器：FT25-RGB型對比度傳感器有三種不同的LED光源（紅色、綠色和藍色）。在通過施教后，傳感器先分析施教過的對比度，然后自動選擇理想的光源（紅色、綠色和藍色）。借此，即使是非常微小的對比度差異也能檢測出來。

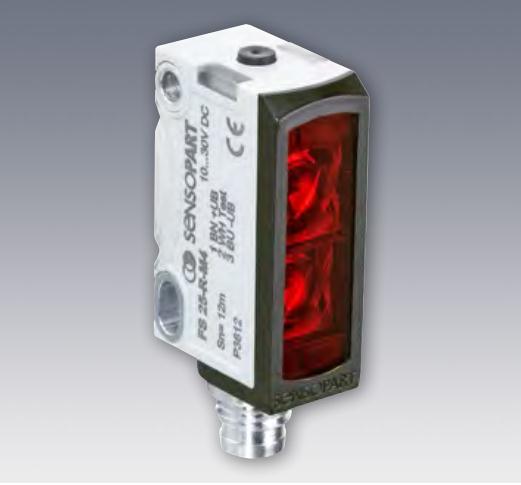

③激光對比度傳感器：傳感器采用紅色激光作為光源，產生微小的光斑（焦點處： ?0.7mm）。它不僅能夠在遠距離的情況下檢測不同顏色的微小色標，還能使開關閥值在施教過程中自動與目標顏色及背景相適應。
| 產品特征 | 應用實例 |
|
精確的檢測色標
在極短的響應時間內實現高精度定位
體積小巧且開關頻率高達 25kHz
微小精確且輪廓清晰的光斑便于簡單地校準和檢測較小的色標
通過光斑進行操作反饋（易于理解，便于定義）
動態施教／靜態施教／外部施教
有LED白光、紅色激光（激光等級1級）或者RGB（三色）光源可供選擇
景深加強
|

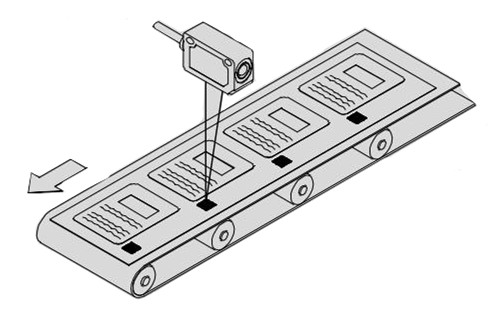

色標檢測：色標和印刷紙張的對比度差異會在這里被鑒定出來 |
FT 25 -- 對比度傳感器性能優越 外形精巧
對比度傳感器主要被運用于印刷和包裝工業中較快速生產線上的色標檢測。更重要的是它們可以精準可靠地完成這項工作。森薩帕特提供幾種可供選擇的標簽傳感器，包括帶有白光LED的FT25-W， FT20-WT系列，帶有紅色激光器的FT25-RL系列以及帶有RGB二極管的FT25-RGB系列以上所有的類型都具有特別的優勢：白光和RGB（三基色）傳感器能夠檢測極小的對比度差異，而紅色激光產生的小光斑（焦點處： ?0.7mm）可實現遠距離掃描。
革舊鼎新： F25系列對比度傳感器的安裝和連接方式可兼容傳統的標準型傳感器。可使原來位置上的安裝緊固孔，自身集成的M12線纜可連接至預留接口端。
|
|
|
|
開關頻率 (ti/tp 1:1)2 |
響應時間 |
緩沖時間 （電氣） |
連接類型 | 產品型號 | 訂貨編號 |
| ≤ 25000 Hz | ≤ 20 μs | 10 μs | 金屬接口， M8×1， 4-針 | FT 25-W1-GS-M4M | 607-21013 |
| ≤ 25000 Hz | ≤ 20 μs | 10 μs | 集成線纜： 150 mm（包含M12×1， 4-針的接口） | FT 25-W1-GS-KL4 | 607-21012 |
| ≤ 10000 Hz | ≤ 50 μs | 25 μs | 接口， M8×1， 4-針 | FT 25-W2-GS-M4 | 607-21014 |
| ≤ 10000 Hz | ≤ 50 μs | 25 μs | 集成線纜： 150 mm（包含M12×1， 4-針的接口） | FT 25-W2-GS-KL4 | 607-21015 |
|
開關頻率 (ti/tp 1:1)2 |
響應時間 |
緩沖時間 （電氣） |
連接類型 | 產品型號 | 訂貨編號 |
| ≤ 25000 Hz | ≤ 20 μs | 10 μs | 金屬接口， M8×1， 4-針 | FT 25-RGB1-GS-M4M | 607-21011 |
| ≤ 25000 Hz | ≤ 20 μs | 10 μs | 集成線纜： 150 mm（包含M12×1， 4-針的接口） | FT 25-RGB1-GS-KL4 | 607-21010 |
| ≤ 10000 Hz | ≤ 50 μs | 25 μs | 接口， M8×1， 4-針 | FT 25-RGB2-GS-M4 | 607-21017 |
| ≤ 10000 Hz | ≤ 50 μs | 25 μs | 集成線纜： 150 mm（包含M12×1， 4-針的接口） | FT 25-RGB2-GS-KL4 | 607-21018 |
| 工作范圍 | 開關量輸出 | 連接類型 | 產品型號 | 訂貨編號 |
| 1 … 250 mm | PNP | 金屬接口， M8×1， 4-針 | FT 25-RL-PS-M4M | 609-21013 |
| 1 … 250 mm | NPN | 金屬接口， M8×1， 4-針 | FT 25-RL-NS-M4M | 609-21014 |
| 1 … 250 mm | PNP | 線纜， 2 m， 4-線 | FT 25-RL-PS-K4 | 609-21010 |
| 1 … 250 mm | NPN | 線纜， 2 m， 4-線 | FT 25-RL-NS-K4 | 609-21008 |
| 1 … 250 mm | PNP | 集成線纜： 150 mm（包含M12×1， 4-針的接口） | FT 25-RL-PS-KL4 | 609-21012 |
| 1 … 250 mm | NPN | 集成線纜： 150 mm（包含M12×1， 4-針的接口） | FT 25-RL-NS-KL4 | 609-21009 |
|

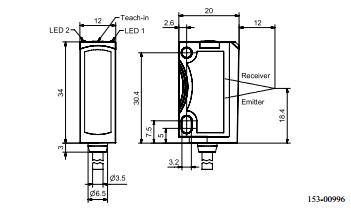

線纜連接尺寸圖 |
信號與工作距離的特性曲線 |
 |
 |
