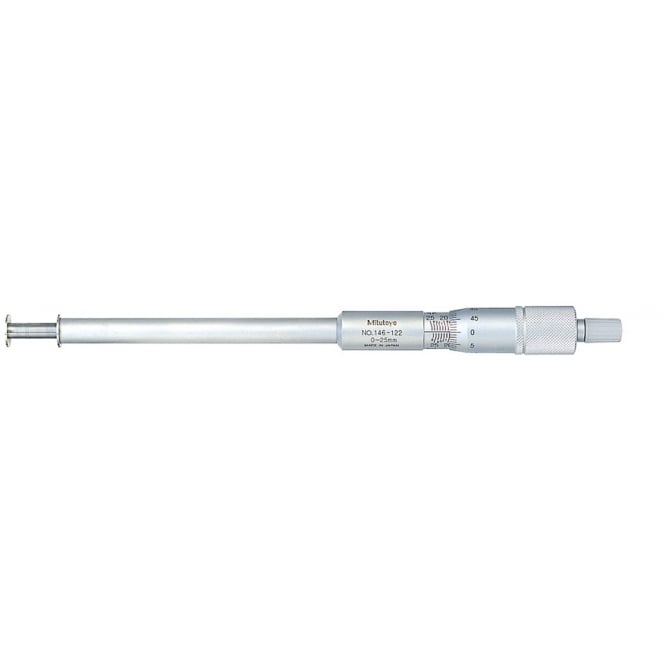

日本三豐Mitutoyo 凹槽千分尺146系列
- 產品編號 : Mitutoyo 146
- Mitutoyo 146機械槽千分尺的范圍為0 - 1"，內部范圍為.055" - 1.05"和凹緣?.25"。特點千分尺心軸上帶有凸緣，可用來測量凹槽內／外孔和管材內外凹槽深度和位置關系。包括內部和外部測量的兩種刻度。配有一個不旋轉的主軸和兩個方向棘輪鎖定裝置。
- 詢價
產品描述
Mitutoyo 146機械槽千分尺的范圍為0 - 1"，內部范圍為.055" - 1.05"和凹緣?.25"。特點千分尺心軸上帶有凸緣，可用來測量凹槽內／外孔和管材內外凹槽深度和位置關系。包括內部和外部測量的兩種刻度。配有一個不旋轉的主軸和兩個方向棘輪鎖定裝置。
凹槽千分尺 146 系列特點：
◇千分尺心軸上帶有凸緣，可用來測量凹槽內／外孔和管材內外凹槽深度和位置關系。
◇提供偏移分度值分別用來進行內部和外部測量。
◇心軸非旋轉型帶有雙向的棘輪鎖定裝置。
公制型 （旋轉心軸型）
測量范圍外部
測量范圍內部
貨號
凸緣
0 - 25mm
1.6 - 26.5mm
146-121
?6.35mm
146-122
?12.7mm
25 - 50mm
26.5 - 51.5mm
146-123
?12.7mm
50 - 75mm
51.5 - 76.5mm
146-124
?12.7mm
75 - 100mm
76.5 - 101.5mm
146-125
?12.7mm
英制型 （旋轉心軸型）
測量范圍外部
測量范圍內部
貨號
凸緣
0 - 1"
.055" - 1.05"
146-131
?.25"
146-132
?.5"
1" - 2"
1.05" - 2.05"
146-133
?.5"
2" - 3"
2.05" - 3.05"
146-134
?.5"
3" - 4"
3.05" - 4.05"
146-135
?.5"
公制型 （非旋轉心軸型）
測量范圍外部
測量范圍內部
貨號
凸緣
0 - 25mm
1.6 - 26.5mm
146-221
?6.35mm
146-222
?12.7mm
25 - 50mm
26.5 - 51.5mm
146-223
?12.7mm
50 - 75mm
51.5 - 76.5mm
146-224
?12.7mm
75 - 100mm
76.5 - 101.5mm
146-225
?12.7mm
英制型 （非旋轉心軸型）
測量范圍外部
測量范圍內部
貨號
凸緣
0 - 1"
.055" - 1.05"
146-231
?.25"
146-232
?.5"
1" - 2"
1.05" - 2.05"
146-233
?.5"
2" - 3"
2.05" - 3.05"
146-234
?.5"
3" - 4"
3.05" - 4.05"
146-235
?.5"

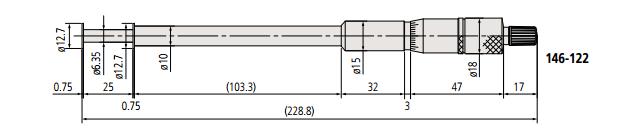

尺寸圖：
