日本三豐Mitutoyo SJ-410表面粗糙度儀
- 產品編號 : Mitutoyo SJ-410

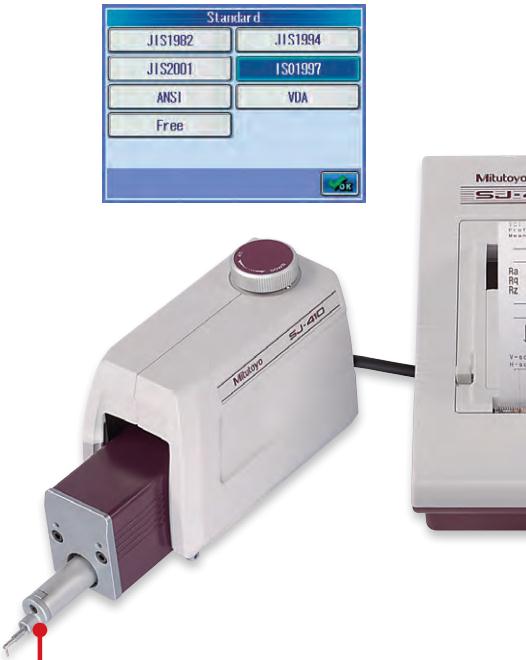

- SJ410系列粗糙度儀支持有軌和無軌兩種測量。配備 46 個符合新的 ISO、DIN、ANSI、JIS 標 準的粗糙度參數。配備一個寬范圍、高分辨率的檢出器和一個 驅動器，提供了在同類產品中更優越的 高精度測量。
- 詢價
產品描述

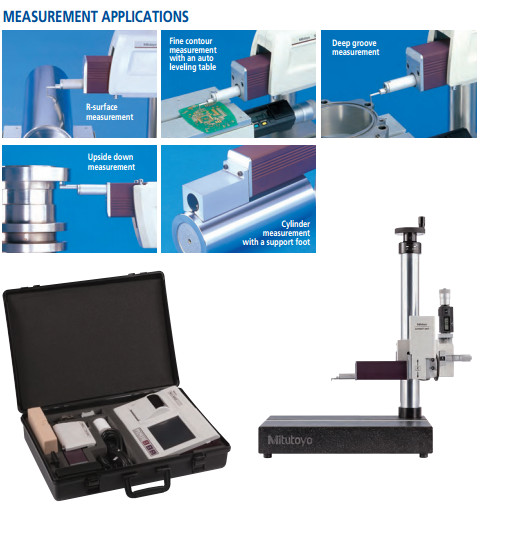

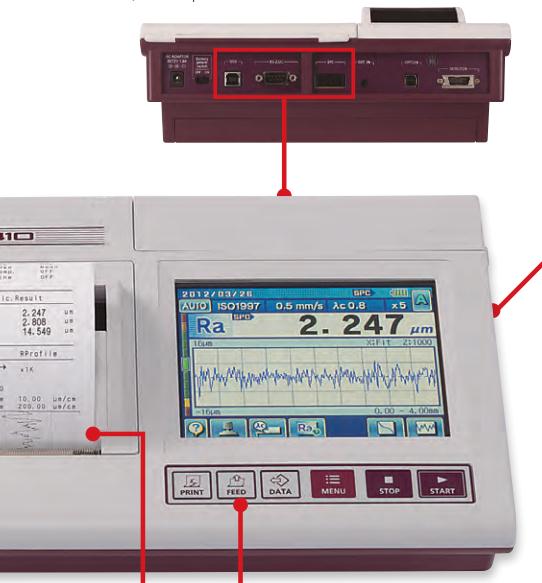

日本三豐Mitutoyo SJ-410粗糙度儀---能夠出色適用在檢測室、加工車間、生產現場等場合 Surftest (表面粗糙度測量儀) 。SJ410系列粗糙度儀支持有軌和無軌兩種測量。配備 46 個符合新的 ISO、DIN、ANSI、JIS 標 準的粗糙度參數。配備一個寬范圍、高分辨率的檢出器和一個 驅動器，提供了在同類產品中更優越的 高精度測量。 < 測量范圍／分辨率 > 800μm / 0.0125μm 分辨率 (8μm 測量范圍) < 直線度／移動長度 > SJ-411 驅動部 : 0.3μm / 25mm SJ-412 驅動部 : 0.5μm / 50mm。無軌檢出器和弧形表面補償功能使它能 有效地評價圓柱體表面粗糙度。 特細的階差，直線度、波紋度均可用無 軌測量功能測出。手持便攜式數據處理單元和 5.7 英寸彩色 圖形 LCD 觸摸面板，提供出眾的可讀性 和可操作性。LCD 還具有背光功能，提高 了黑暗環境中的可見度。 測量數據可通過 RS-232C 接口電纜 (選件) 由外部 PC 輸出。
SJ-410粗糙度儀特點：
※帶有校正粗糙度標準板
※由數字濾波功能可得到不失真的表面粗 糙度輪廓圖
※GO/NG 判斷功能。自動校正功能

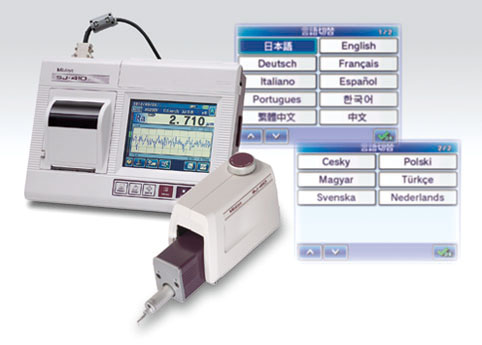

※顯示接口支持 16 種語言，可以自由切換。
※簡便的輪廓分析功能支持四種類型的測 量
※步進、水平變化、面積和坐標差
※每個功能可以設置密碼保的,這樣可以防止意外操作
※可選的附件如果能安裝在支架上,可以顯著提高可操作性
|
型號 |
SJ-411 |
SJ-411 |
SJ-412 |
SJ-412 |
|
|
貨號 (公制) |
178-580-01* |
178-580-02* |
178-582-01* |
178-582-02* |
|
|
檢出器測力 |
0.75mN |
4mN |
0.75mN |
4mN |
|
|
評估范圍 |
25mm |
25mm |
25mm |
50mm |
|
|
針尖 |
針尖角度 |
60o |
90o |
60o |
90o |
|
先進半徑 |
|
|
|
|
|
|
技術參數 |
|
|
X 軸 (驅動部) 測量范圍 |
25mm (SJ-411), 50mm (SJ-412) |
|
測量速度 |
0.05, 0.1,0.2, 0.5, 1.0mm/s |
|
返回速度 |
0.5, 1, 2,5mm/s |
|
移動方向 |
向后 直線度 : 0.3μm / 25mm (SJ-411), 0.5μm / 50mm (SJ-412) |
|
定位 |
±1.5o (傾角), 10mm (向上／向下) |
|
檢出器 范圍／分辨率 |
800μm /0.0125μm,80μm/0.00125μm, 8μm / 0.000125μm (使用測針選件 時，可達 2400μm) |
|
檢測方法 |
無軌／有軌測量 |
|
測力 |
0.75mN 或 4mN |
|
測針針尖 |
金剛石 60o /2μmR , (90o / 5μmR) |
|
導頭曲率半徑 |
40mm |
|
類型 |
差動電感式 |
|
電源 |
通過 AC 適配器／可充電鎳氫電池 |
|
充電時間 |
數據輸出通過 USB 接口 4 小時 / RS-232C 端口 / SPC 輸出 |
|
存儲 |
內置存儲器 ：測量條件 (10 套) 記憶卡 (選配) ： 500 個測量條件，10000 個測量輪 廓，500 個顯示圖像 ，文本文件 (測 量條件 / 測量輪廓 / 評價輪廓 / 相 對負荷曲線 / 振幅分布曲線)，500 個統計數據等。 |
|

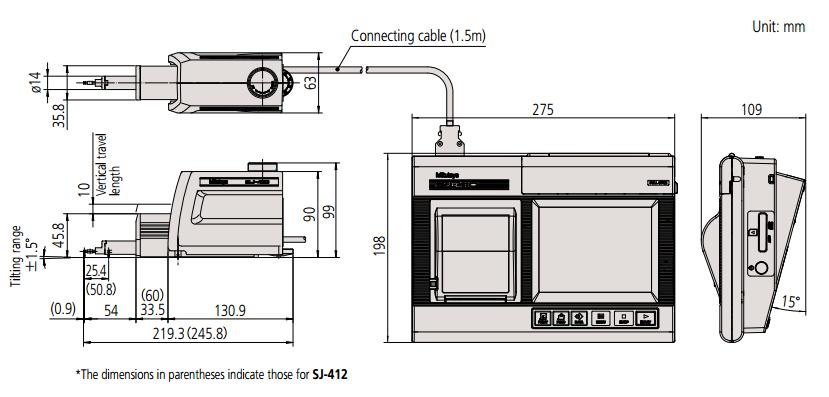

尺寸 (WxDxH) |
控制器 : 275 x 109 x 198mm ，高度 - 傾角調整裝置 : 131 x 63 x 99mm 驅動部 : 128 x 36 x 47mm (SJ-411), 155 x 36 x 47mm (SJ-412) |
|
重量 |
控制器 : 大約 1.7kg ，高度 - 傾角調整裝置 : 大約 0.4kg ，驅動部 : 0.6kg (SJ-411), 0.7kg (SJ-412) |
