產品描述

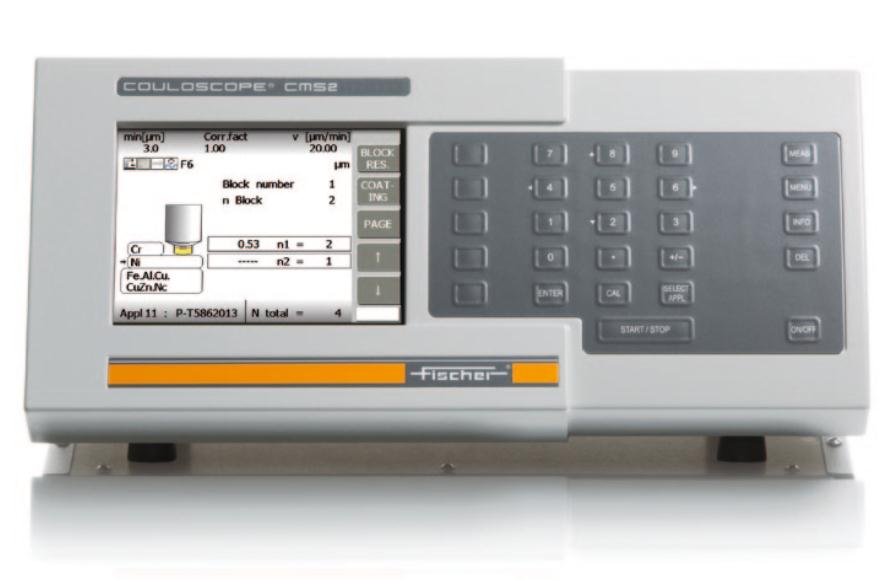

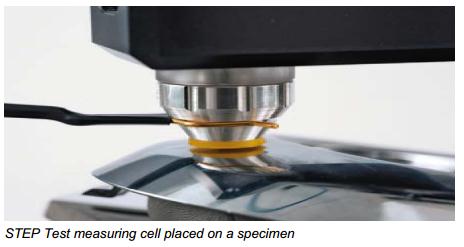

德國FISCHER菲希爾COULOSCOPE CMS2庫倫法測厚儀-----根據庫侖法測量鍍層厚度和多層鎳電位差。庫侖法是一種簡單易用能夠確定金屬鍍層厚度的電化學分析方法。 這個方法主要應用于檢查電鍍層的質量，現在也適用于監控印刷線路板剩余純錫的厚度 。CMS2 可以測量幾乎所有基材上金屬鍍層的厚度，包括多鍍層結構; 它的工作原理是根據陽極溶解的庫侖法（DIN EN ISO 2177）。 簡單的操作和菜單化的操作指導使 CMS2 成為電鍍行業生產監控和質量檢驗理想的解決方法。 設備為不同的鍍層結構配備了近 100 個預留的應用程式（例如，鐵上鍍鋅，黃銅上鍍鎳） , 以及各種電解速度（例如 1, 2, 5, and 10 μm/min）。這些應用程式適用于多鍍層系統。COULOSCOPE CMS2 系列儀器通過電解退鍍方式測量鍍層厚度。還可使用庫侖法精確測定任何類型底材上的多鍍層厚度。CSM2 STEP 版本可對單種鍍層進行標準的STEP測試，以檢測電位差（如多層鎳涂層的質量控制）。

主要特點：

大尺寸高分辨率的彩色顯示器 簡單的操作和圖示的用戶指導 使用 V18 支架實現半自動化測量 電解速度和測量面積的簡單選擇 （0.1 ----50 μm/min） 和（0.6 ----3.2 mm ?） 電壓曲線圖形顯示、圖形和統計分析 多語言和計量單位可供選擇

COULOSCOPE CMS2 應用：

強大并且用戶友好的 COULOSCOPE CMS2 適用于電鍍行業的生產監控和成品的質量檢驗。 很多常見的單、雙鍍層例如鐵鍍鋅或者銅鍍鎳鍍錫都可以用 CMS2 簡單快速地測量。 這個方法為任何金屬鍍層提供了精確的測量。 在厚度范圍 0.05 - 50 μm 內， 很多材料不需要預設定； 基材組成和幾何形狀對于測量都是無關緊要的。 常見的應用之一就是測量線路板上剩余的純錫，以確保可焊性。多鍍層例如 Cr/ Ni/Cu 在鐵或者塑料（ABS）基材上，經常被用于高品質的浴室用品，也可以用這個方法進行測量。 常見應用有金屬和非金屬底材上任何類型的金屬鍍層、單層或多層的鍍層厚度測量、特別適用于通過 STEP 測試進行多層鎳測量、適用于 0.05 μm 至 40 μm 的鍍層厚度測量。

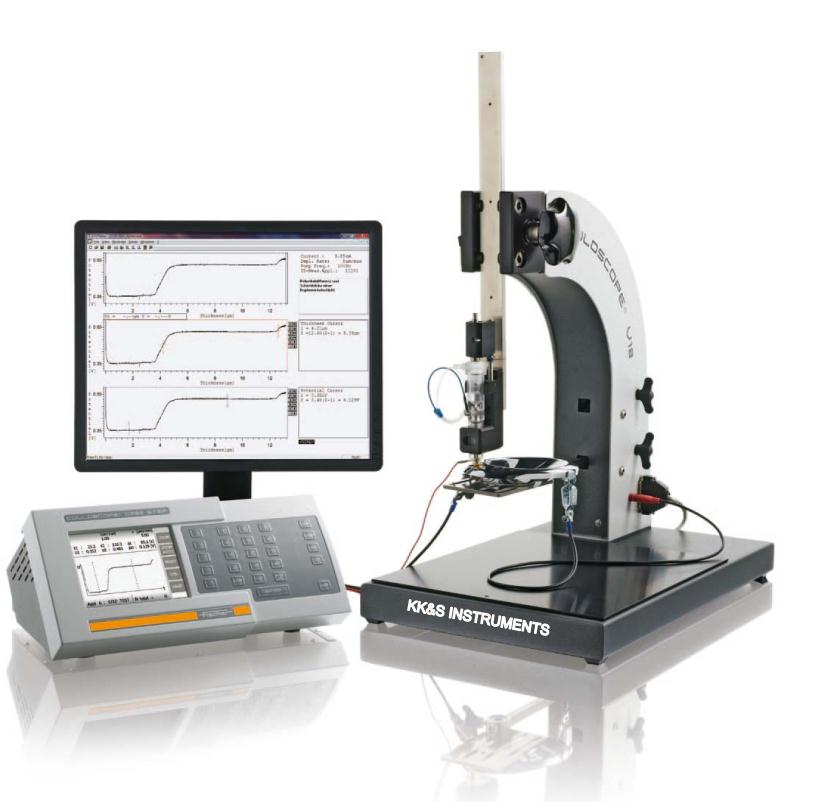

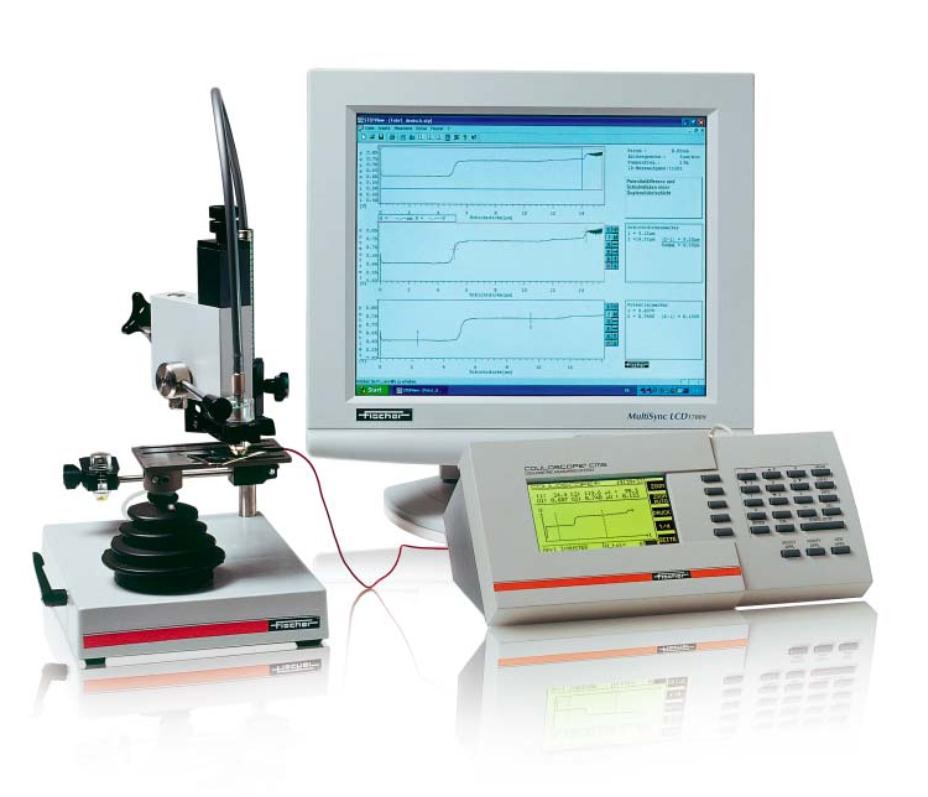

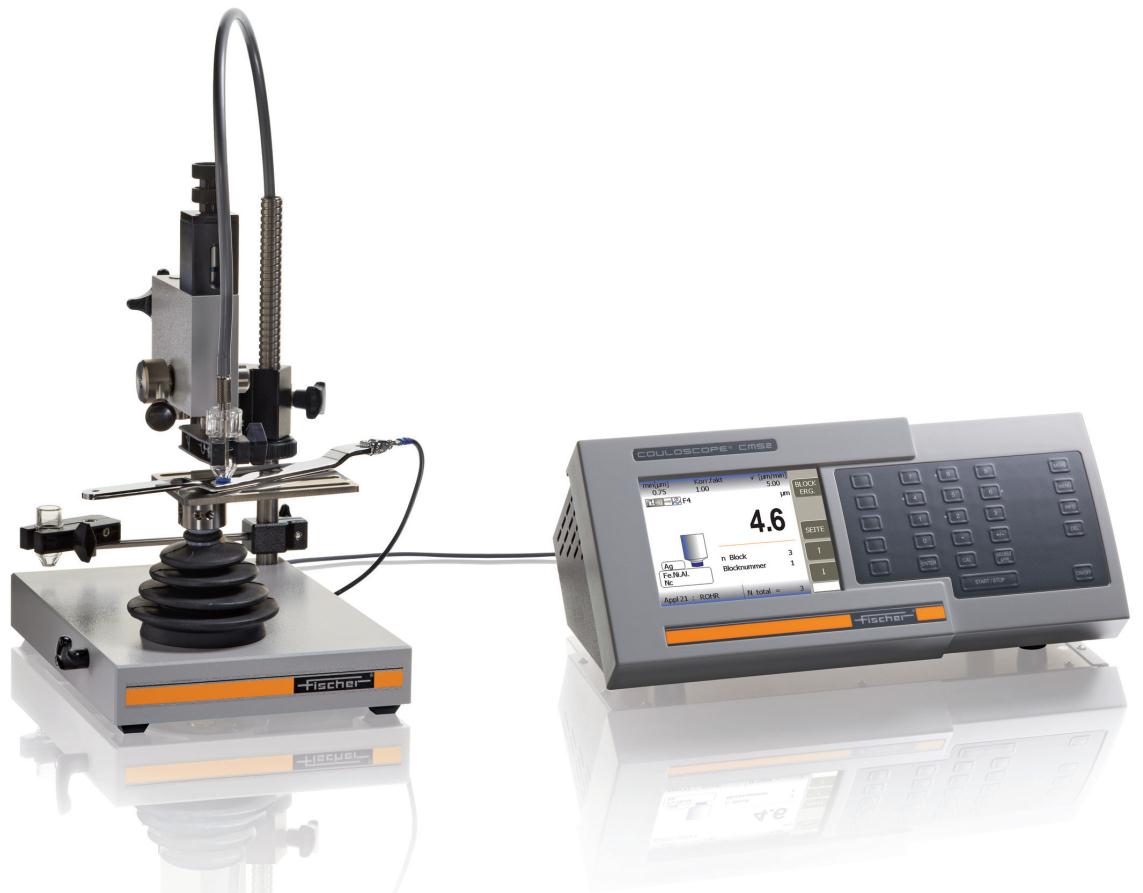

◇一個測量系統包括 COULOSCOPE® CMS2 或 CMS2STEP 和一個有測量槽的支架 ◇各種測量臺設計適合不同的應用。 ◇大量的可選配件使測量工作更便利，確保了安全的儲存并為固定工件提供輔助。  ◇廣泛適用的測量支架 V18 和專用的測量支架 V27 測量線材上的鍍層厚度。 ◇固定工件的臺虎鉗，也同樣可以安裝在 V18 和 V24 的支撐板上 。 ◇作為測量鍍層厚度簡單的方法之一，庫侖法可以用于各種鍍層組合。  ◇對于多鍍層結構， 當允許破壞性測量時，提供了一個比 X 射線更經濟的替代方法。 ◇電鍍緊固件， 測量PCB 板上的剩余純錫厚度，鍍鉻件以及浴室用品。

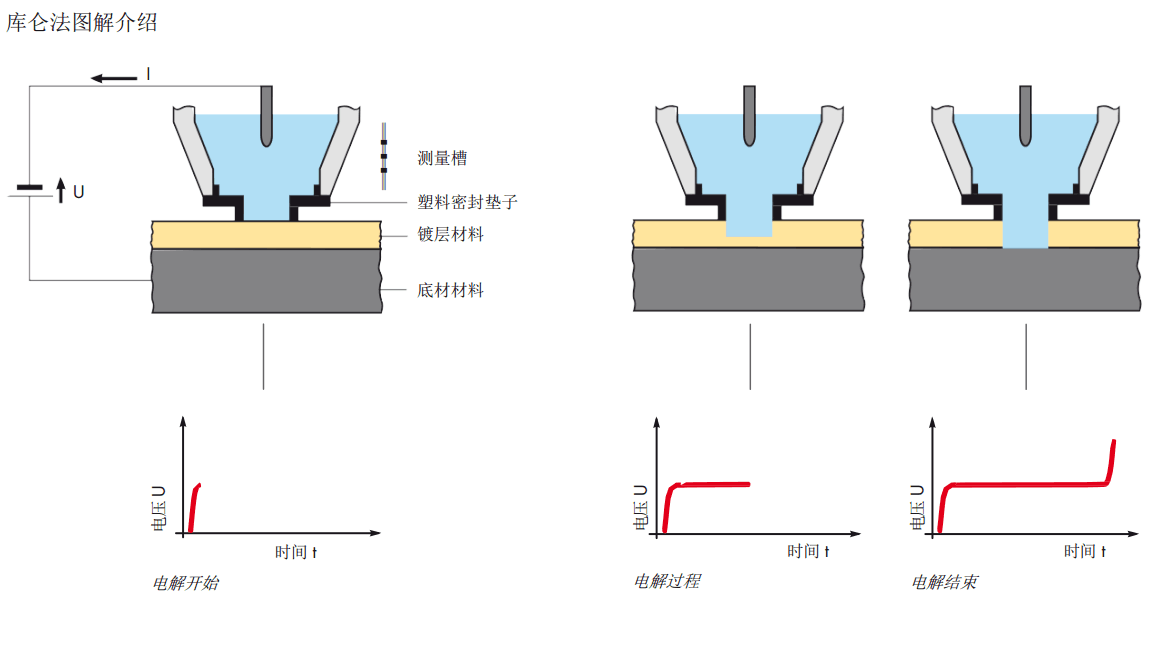

測量原理：
