產品描述

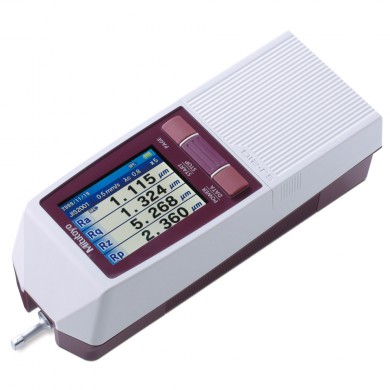

篤摯儀器為您提供三豐粗糙度儀SURFTEST SJ-210的簡單快速操作說明，此份快速參考手冊描述了一些較常用的操作方法。此處沒有描述的操作請參考用戶手冊。Surftest SJ-210是一種用戶友好的表面粗糙度測量儀器，設計為手持式工具，可以隨身攜帶并在現場使用.SJ-210 是將各種工件的表面用檢出器做紀錄,依粗度規格演算成粗度而表示的現場型表面粗度計。測量范圍廣大、能演算出各種不同的粗糙度參數，擁有大 360 μm（-200 μm ～ + 160 μm）的測量范圍,能切換為各種表面粗度的粗糙度參數做顯示。

SJ-210 操作鍵

1、大屏幕彩色顯示器 顯示測量結果和設置的參數。 2、電源/數據 電源開啟鍵。 輸出統計數據，打印數據，保存數據 至存儲卡。 3、開始/停止 開始測量或者停止測量。 4、翻頁 翻頁顯示其他的評價結果。 5、藍色鍵.紅色鍵 執行每個屏幕上顯示的功能。 6、↑ ↓ ← → 光標移動鍵. 7、退出/導航 退出鍵，導航鍵。關閉電源鍵（長按）。 8輸入/菜單 輸入鍵（確定鍵），菜單鍵

電源開/關
開：按 【POWER/DATA】鍵
當SJ-210 與 交流電源適配器連接后，它轉換到充電模式，此時SJ-210 不能開機。
關：長按【Esc/Guide】鍵
當開啟了自動睡眠模式后，電源可以自動關閉。

基本操作
用 【Enter/Menu】，【Esc/Guide】，【Blue】,【Red】和↑ ↓ ← → 鍵來操作SJ-210

安裝注意事項:

● 牢牢固定驅 動裝置和工件 牢固地固定他 們以防止測量過程 中驅動裝置偏離， 特別是將SJ-210與 高度規連接配合使 用的時候

● 正確地將探頭放 置于被測平面上 確保探針與工件的 被測表面接觸合適。確 保探針與被測平面平行

校準：
（1）將精密粗糙度樣板（標準塊）放置于校準臺上，安裝好SJ-210，將探頭置于標準塊上。
（2）通過以下命令來調出屏幕顯示：通過 Home →Main Menu → Calib.Meas.命令，可以將當前已設置的校準值顯示在屏幕上。
（3）將顯示的校準值與標準樣板上的值作比較，當值不相同時，按“Submenu”（【Red】鍵，即紅色鍵）來改變校準值，使它與標準樣板上的值*。
（4）按【START/STOP】鍵開始測量。測量完成后，測量值將會顯示在屏幕上。
（5）按“Update”(【Red】鍵，即紅色鍵) 完成校準

更換驅動裝置
除了標準驅動，SJ-210 也支持回縮型探測驅動和橫向探測驅動。當更換了驅動器后，需要更改設置驅動參數。更多信息請見用戶手冊10.5 節，“Calibrating drive uni speed and settings”（校準驅動器速度和設置）
