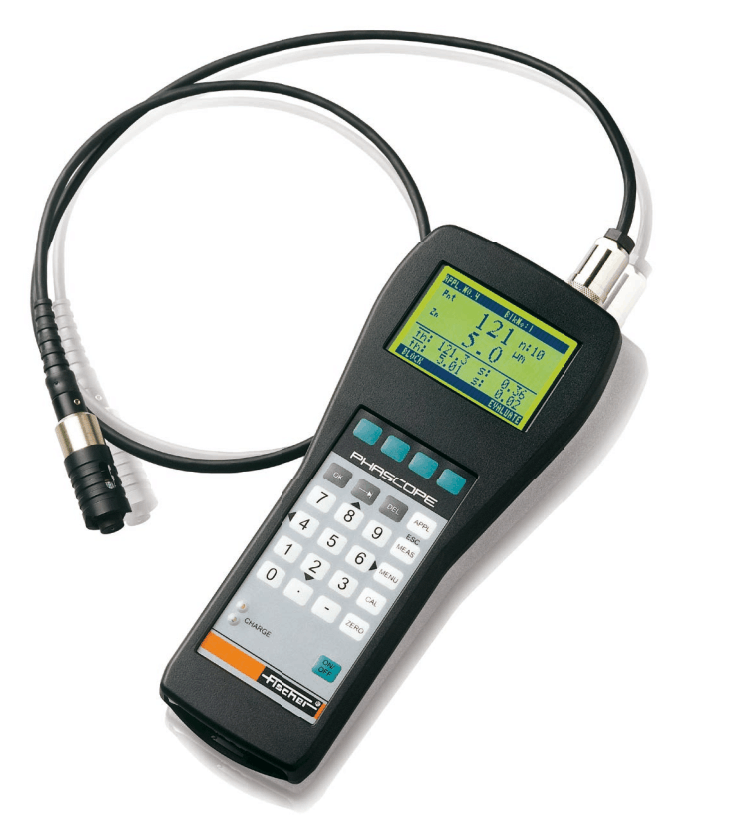

德國FISCHER菲希爾PHASCOPE PMP10 DUPLEX測厚儀
- 產品編號 : PHASCOPE PMP10 DUPLEX
- PMP10 DUPLEX 采用相位敏感測量技術，適用于測量粗糙底材上的涂鍍層厚度或鋼上的鍍鎳層厚度。對于汽車行業，必須測量鋁或鍍鋅鋼板上油漆涂層厚度，而 PMP10 DUPLEX 是此類應用的理想解決方案。該設備可通過單次測量精確測定各涂層的厚度，從而節省時間和成本。PMP10 特別適用于電鍍或電路板行業，可用于檢查各種底材上的導電鍍層。
- 詢價
產品描述
德國FISCHER菲希爾PHASCOPE PMP10 DUPLEX測厚儀-------用于測量雙層涂層厚度的手持式儀器，PMP10 DUPLEX 采用相位敏感測量技術，適用于測量粗糙底材上的涂鍍層厚度或鋼上的鍍鎳層厚度。對于汽車行業，必須測量鋁或鍍鋅鋼板上油漆涂層厚度，而 PMP10 DUPLEX 是此類應用的理想解決方案。該設備可通過單次測量精確測定各涂層的厚度，從而節省時間和成本。PMP10 特別適用于電鍍或電路板行業，可用于檢查各種底材上的導電鍍層。
PHASCOPE PMP10 DUPLEX與ESG20探頭一起專門開發用于汽車行業測量雙相涂層（鋼鐵或鐵上的油漆/鋅）。 油漆和鋅層的厚度記錄在一個單獨的測量過程中，并單獨顯示在顯示器上。 由于自動識別基底材料，也可以在鋁上測量油漆層而不需要額外的探頭。
PHASCOPEPMP10 DUPLEX結合了三種測量方法
用于測量鐵上油漆和鋅涂層的總厚度
用于測量鋁上的單個油漆層
--------相敏渦電流法ISO 21968
用于測量鐵上的鋅涂層，而不考慮涂層的重疊
--------幅度敏感的渦流法DIN EN ISO 2360
PHASCOPE PMP10 DUPLEX技術參數
| 測量方法 | Magnetic induction |
Magnetic induction and phase-sensitive |
Amplitude-sensitive |
| 測量模式 | DUAL | DUPLEX | DUPLEX or DUAL |
| 應用 | NE / Fe | Iso / Zn / Fe | Iso / NE |
| 測量范圍 | 0 - 700 μm |
Iso 0 - 550 μm Zn 0 - 150 μm |
0 - 2000 μm |
|
測量誤差 以FISCHER標準片為準 |
0 - 100 μm ≤ 1 μm 100 - 400 μm ≤ 1 % 400 - 700 μm ≤ 2% |
Zn 2 - 30 μm ≤ 0.5 μm Iso 2 - 100 μm ≤ 1 μm Iso 100 - 500 μm ≤ 1 % |
5 - 100 μm ≤ 2 μm 100 - 2000 μm ≤ 2 % |
|
重復精度 以 FISCHER標準片為準 |
0 - 100 μm ≤ 0.5 μm 100 - 700 μm ≤ 0.5 % |
Iso 2 - 100 μm ≤ 0.5 μm Iso 100 - 500 μm ≤ 0.5 % |
5 - 100 μm ≤ 0.5 μm 100 - 2000 μm ≤ 0.5 % |
PHASCOPEPMP10 DUPLEX特性：
※通過相敏測量技術對鋼上的鎳、鋅或銅鍍層厚度進行精確測量
※甚至可在粗糙表面上進行測量
PHASCOPEPMP10 DUPLEX應用：
※使用 Fischer DataCenter 軟件輕松進行測量值的后續處理
※穩固的手持式測量設備，用于直接現場測試
※非導電底材上的非鐵磁性金屬鍍層，例如電路板上的銅鍍層
※雙層應用，例如鋁或鍍鋅鋼上的油漆層（僅 PMP10 DUPLEX）
※鋼上的熱噴鋁 (TSA) 涂層
※特別適用于曲面、凸形與凹形測量位置以及粗糙表面的測量
※配有用于電路板中的層間連接孔的特殊探頭
※非鐵磁性金屬、鐵或鋼上的微米級涂鍍層
※由單層涂鍍層構成的微米級多層系統
軟件FISCHER數據中心
從PHASCOPE PMP10 DUPLEX到計算機的數據快速便捷傳輸是必不可少的，FISCHER DataCenter軟件是一個功能強大的工具，可以提供大量的圖形顯示和統計分析功能，是質量控制的理想選擇：統計過程控制圖，累積頻率圖和 FISCHER自己的FDD®（工廠診斷圖）。 內置的報告編輯器使得測量數據可以被方便地處理，存檔并作為單獨的檢查報告打印出來。
|
標準配置及訂貨號：
帶附件PHASCOPE PMP10 DUPLEX 603-689
用于將數據傳輸到Excel的PC-DATEX軟件
用于數據分析的FISCHER DataCenter軟件
探頭和配件訂貨號：

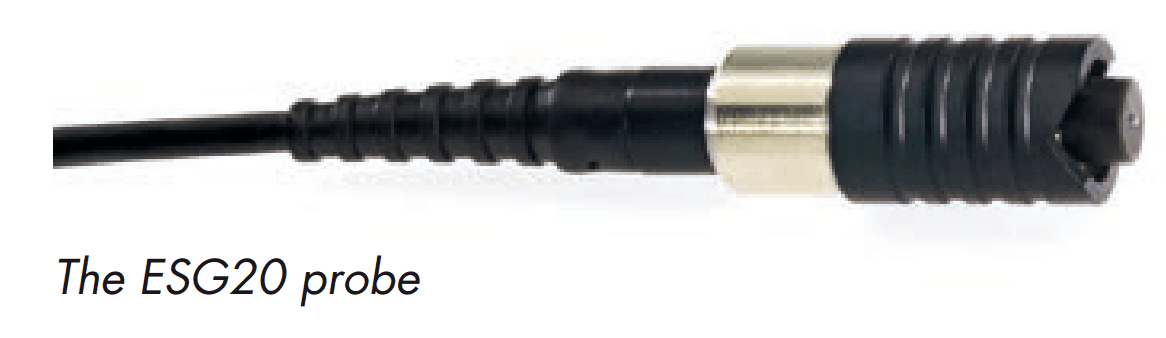

ESG20探頭 603-690
V12 BASE支架 604-420
|
 |
