產品描述

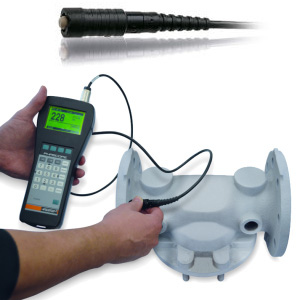

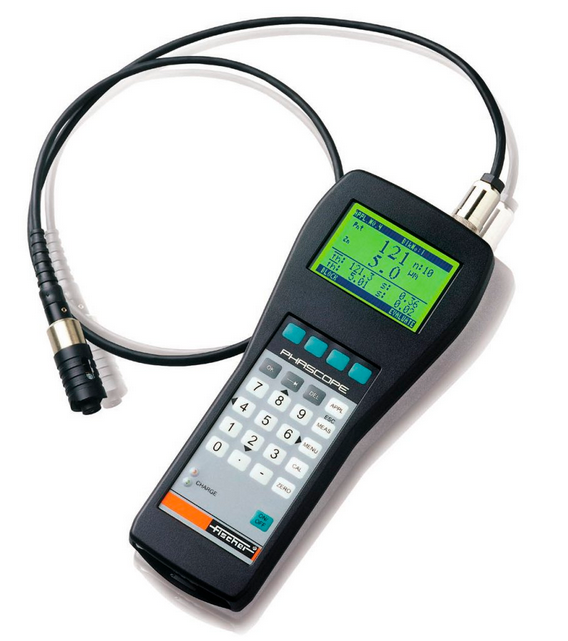

德國FISCHER菲希爾PHASCOPE PMP10測厚儀--------手持式儀器，用于測量PC板和電鍍表面的涂層厚度，PMP10 采用相位敏感測量技術，適用于測量粗糙底材上的涂鍍層厚度或鋼上的鍍鎳層厚度。對于汽車行業，必須測量鋁或鍍鋅鋼板上油漆涂層厚度，PMP10 特別適用于電鍍或電路板行業，可用于檢查各種底材上的導電鍍層。相敏渦流法在測量螺釘，螺母和螺栓等小物體時具有很大優勢，因?yàn)楸粶y零件的幾何形狀對測量本身的影響很小：即使粗糙表面也可以用PHASCOPE®PMP10。 這種方法也可以進行非接觸式測量; 例如，可以測量電路板上銅鍍層的厚度，而不考慮保護漆涂層。

①軟件FISCHER數據中心

FISCHER DataCenter軟件是一個功能強大的工具，可以為PHASCOPE®PMP10提供快速簡便的數據傳輸，同時還提供豐富的質量控制圖形顯示和統計分析功能：統計過程控制圖，累積頻率圖和Fischer自己的 FDD®（工廠診斷圖）。 內置的報告編輯器使得測量數據可以被方便地處理，存檔并作為單獨的檢測報告打印出來

②PHASCOPE®PMP10特性： ※通過相敏測量技術對鋼上的鎳、鋅或銅鍍層厚度進行精確測量 ※甚至可在粗糙表面上進行測量 ※使用 DUPLEX ，同時測量鍍鋅鋼板上的油漆層和鍍鋅層 ※使用 Fischer DataCenter 軟件輕松進行測量值的后續處理 ※穩固的手持式測量設備，用于直接現場測試 ③PHASCOPE®PMP10應用： ※鋼上的鎳鍍層、鐵或青銅上的銅鍍層 ※非導電底材上的非鐵磁性金屬鍍層，例如電路板上的銅鍍層 ※鋼上的熱噴鋁 (TSA) 涂層 ※特別適用于曲面、凸形與凹形測量位置以及粗糙表面的測量 ※配有用于電路板中的層間連接孔的特殊探頭 ※非鐵磁性金屬、鐵或鋼上的微米級涂鍍層 ※由單層涂鍍層構成的微米級多層系統

④為了達到這些應用需要以下的測量探頭：

---------配合測量探頭ESD20Ni測量鋼或鐵部件上的電鍍鎳層。可以根據鎳層的厚度范圍選擇兩種不同的測量頻率（60 kHz或者 240 kHz）。

---------配合測量探頭ESD20Cu測量印刷線路板上覆銅板，即使在阻焊劑下的厚度。測量頻率工作在60 kHz或240 kHz上，允許根據當前的應用選擇Z佳頻率。

---------配合測量探頭ESL080測量印刷線路板上通孔內的銅壁厚度。ESL080是一個針尖形狀的測量探頭，測量時需要插入通孔內 （左邊圖片）。一個外部的金屬護套保護測量線圈不受腐蝕和機械損壞。這一測量探頭設計為感應出的渦流是沿著銅套管的縱向軸流動的。這樣銅板層的直徑就對測量沒有影響，環形圈的尺寸也只有很小的影響。
